Un juego de transportadores de dibujo es una herramienta indispensable para cualquier persona involucrada en el dibujo técnico, la arquitectura, la ingeniería o incluso el dibujo aficionado. Como proveedor confiable de ayudas de dibujo de alta calidad, estoy aquí para guiarlo sobre cómo aprovechar al máximo un transportador de dibujo en su proceso de dibujo.
Comprensión de los componentes de un conjunto de transportadores de dibujo
Antes de profundizar en su uso, es fundamental comprender en qué consiste un juego típico de transportador de dibujo. Por lo general, incluye un transportador, que se utiliza para medir y dibujar ángulos con precisión. El transportador está marcado con grados, normalmente de 0 a 180 grados en cada lado, lo que permite medir ángulos tanto agudos como obtusos.
Otro componente común es un conjunto de triángulos. Estos triángulos vienen en diferentes ángulos, como 30 - 60 - 90 grados y 45 - 45 - 90 grados. Se utilizan para dibujar líneas rectas en ángulos específicos y para crear líneas paralelas y perpendiculares.
Algunos juegos también incluyen una brújula. Se utiliza un compás para dibujar círculos y arcos de varios radios. Tiene dos brazos, uno con un extremo puntiagudo y el otro con un lápiz o bolígrafo.
Medir y dibujar ángulos
Una de las funciones principales de un transportador de dibujo es medir y dibujar ángulos. Para medir un ángulo existente, coloque el punto central del transportador en el vértice del ángulo. Alinee un lado del ángulo con la línea base del transportador (generalmente la línea de 0 grados). Luego, lee la medida en grados donde el otro lado del ángulo se cruza con la escala del transportador.
Al dibujar un ángulo, primero dibuja una línea recta, que será un lado del ángulo. Coloque el centro del transportador en el punto final de la línea. Marca el grado del ángulo que deseas dibujar en la escala del transportador. Retire el transportador y dibuje una línea desde el punto final de la primera línea hasta el punto marcado. Esto creará el ángulo deseado.
Por ejemplo, si necesita dibujar un ángulo de 60 grados, primero dibuje una línea horizontal. Coloque el centro del transportador en el extremo izquierdo de la línea. Alinee la línea con la línea de 0 grados en el transportador. Marque el punto de 60 grados en la escala del transportador. Luego, dibuja una línea desde el punto final de la primera línea hasta el punto marcado.
Usar triángulos para líneas rectas y ángulos
Los triángulos de un juego de transportador de dibujo son increíblemente útiles para dibujar líneas rectas en ángulos específicos. El triángulo de 30 - 60 - 90 grados se puede utilizar para dibujar líneas en ángulos de 30, 60 y 90 grados. Por ejemplo, si desea dibujar una línea de 30 grados, coloque el triángulo de modo que uno de sus lados se alinee con una línea existente. Luego, dibuja a lo largo del lado del triángulo que forma un ángulo de 30 grados con la línea existente.
El triángulo de 45 - 45 - 90 grados es ideal para dibujar ángulos de 45 y 90 grados. Se puede utilizar para crear esquinas cuadradas o para dividir un ángulo en dos partes iguales de 45 grados. Cuando se usan en combinación con el transportador, los triángulos pueden ayudarte a crear formas geométricas complejas con ángulos precisos.
Dibujar círculos y arcos con un compás
La brújula en un juego de transportador de dibujo le permite dibujar círculos y arcos. Para dibujar un círculo, ajuste la distancia entre el extremo puntiagudo y el lápiz o bolígrafo del compás al radio deseado. Coloca el extremo puntiagudo en el centro del círculo que deseas dibujar. Sostenga la brújula firmemente y gírela alrededor del extremo puntiagudo, manteniendo constante la distancia entre los dos extremos. Esto creará un círculo perfecto.
Para dibujar un arco, siga los mismos pasos que para dibujar un círculo, pero solo gire el compás hasta la longitud del arco deseada. Puedes usar el transportador para medir el ángulo del arco. Por ejemplo, si desea dibujar un arco de 90 grados, mida 90 grados en el transportador y luego gire la brújula en ese ángulo.
Combinación de herramientas para dibujos complejos
En muchos casos, necesitarás combinar las herramientas en un conjunto de transportadores de dibujo para crear dibujos complejos. Por ejemplo, al dibujar un polígono, puedes usar el transportador para medir y dibujar los ángulos entre los lados y los triángulos para dibujar los lados rectos. La brújula se puede utilizar para crear elementos circulares dentro del polígono, como esquinas redondeadas o círculos inscritos.
Digamos que estás dibujando un hexágono regular. Primero, usa el transportador para determinar que cada ángulo interior de un hexágono regular mide 120 grados. Luego, usa los triángulos para dibujar los lados rectos del hexágono en los ángulos apropiados. También puedes usar la brújula para asegurarte de que todos los lados tengan la misma longitud estableciendo el radio de la brújula a la longitud del lado deseada y usándola para marcar los puntos finales de cada lado.
Ayudas de dibujo complementarias

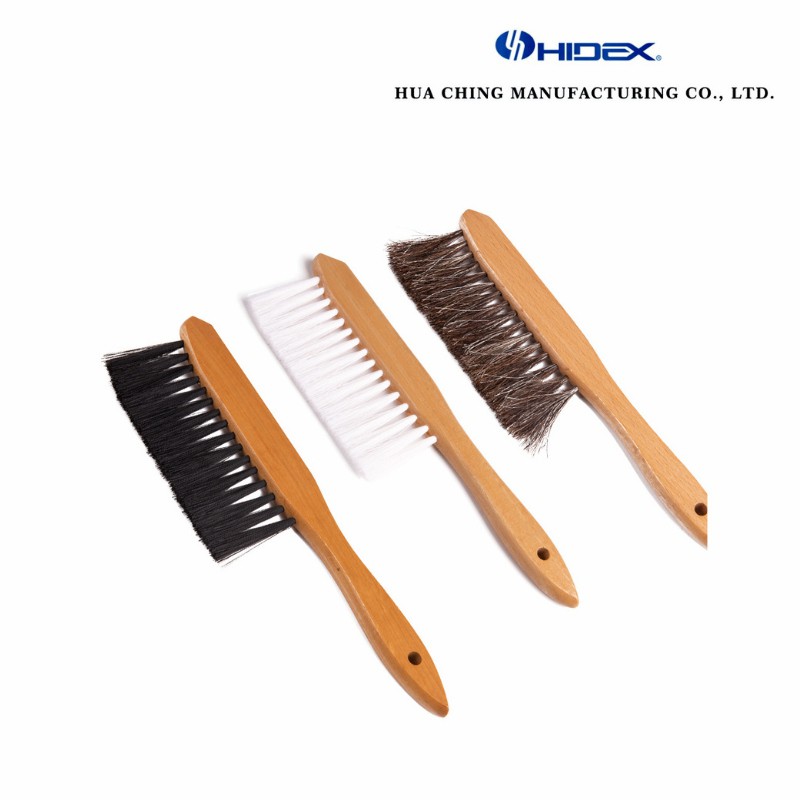

Si bien un juego de transportadores de dibujo es una herramienta poderosa por sí solo, puede ser aún más efectivo cuando se usa junto con otras ayudas para dibujar. Por ejemplo, unCepillo para polvo de dibujoSe puede utilizar para limpiar la superficie de dibujo de los restos y el polvo del borrador, asegurando un dibujo limpio y claro. APuntero de papel de lijaSe puede utilizar para afilar la mina de sus lápices, proporcionando una punta fina para dibujos detallados. y unEscudo de borrado de dibujoSe puede utilizar para borrar áreas específicas de su dibujo sin manchar ni dañar las áreas circundantes.
Conclusión
Un juego de transportador de dibujo es una herramienta versátil y esencial para cualquiera que necesite crear dibujos precisos y detallados. Al comprender cómo utilizar cada componente del conjunto, podrá mejorar sus habilidades de dibujo y producir un trabajo de alta calidad. Ya sea que sea un profesional en el campo o un aficionado, el uso adecuado de un juego de transportador de dibujo puede marcar una diferencia significativa en sus dibujos.
Si está interesado en comprar un juego de transportador de dibujo de alta calidad o cualquiera de las ayudas de dibujo complementarias mencionadas en este blog, le recomiendo que se comunique con nosotros para conversar sobre la adquisición. Ofrecemos una amplia gama de herramientas de dibujo diseñadas para satisfacer las necesidades de diversas aplicaciones de dibujo.
Referencias
- "Dibujo técnico" de Giesecke, Mitchell, Spencer, Hill y Dygdon.
- "Dibujo de ingeniería" de ND Bhatt.
